Avvitatori elettronici coppia angolo ad assorbimento amperometrico – serie SD-NC

Gli avvitatori elettronici coppia angolo ad assorbimento amperometrico – serie SD-NC possono gestire la programmazione completa del processo di serraggio.

Con il controllore SD-NC è possibile settare tutti i parametri per realizzare un fissaggio preciso in base ai diversi requisiti della giunzione, regolando la coppia, la velocità, il tempo di attesa e il senso di rotazione.

Le principali caratteristiche:

  • supporta fino a 20 gruppi di parametri diversi per ogni ciclo di lavoro,
  • un singolo set di dati raggiunge fino a 15 tipi di parametri,
  • visualizzazione dello stato di serraggio e monitoraggio del processo di serraggio, coppia di serraggio e visualizzazione della velocità in tempo reale,
  • un singolo cacciavite elettrico può anche impostare più parametri di serraggio,
  • può collegarsi al PC o al dispositivo di automazione in differenti modalità modi
  • rafforzamento storico dei dati del pezzo in lavorazione, tasso qualificato di lavoro statistico
  • gruppi multipli di memorizzazione dei dati di serraggio, uscita.
  • può essere collegato al software di sistema di posizionamento Airtechnology (RIGHTWAY) o al software di tracciabilità Airtechnology (NETCOLLECTOR) o all’uso robotico per implementare il controller NC nel settore 4.0.



Descrizione

Gli avvitatori elettronici coppia angolo ad assorbimento amperometrico brushless – serie SD-NC Sudong hanno un’alta precisione e funzioni di monitoraggio complete, garantendo la completa affidabilità del processo di serraggio: grazie all’adozione di servomotori brushless consentono una significativa riduzione dei costi di gestione, ottenendo una lunga durata del ciclo di utilizzo e garantendo sempre massime prestazioni nel tempo della coppia di uscita.

Attraverso il sistema ad assorbimento di corrente e al sensore angolare rotativo, possono essere raggiunti risultati precisi in termini di coppia e monitorizzazione dell’angolo.

Tutti i dati di serraggio vengono registrati per garantire la completa tracciabilità del serraggio.

Il cacciavite brushless ad assorbimento amperometrico di lunga durata si basa sulla tecnologia di controllo servo elettrico, per garantire che l’accuratezza della coppia rientri all’interno della

deviazione standard <3%. In normali condizioni di lavoro, i sistemi amperometrici SUDONG possono raggiungere C m k > 1,67 (tolleranza di regolazione della coppia ± 8%), conforme a norma ISO 5393 e 6Sigma. Il valore di Cmk di 1,67 significa solo 0,6% di tasso di errore per milione di viti, cioè accuratezza nel serraggio pari come 99,999,94%.

Il cacciavite elettrico servoassistito SUDONG viene fornito con incluso Controller SD-PF5015 o SD-PF5030 in funzione della potenza necessaria e del range di coppia selezionato.

Applicazioni

  • Ideali per ogni tipo di giunto critico con precisione ± 8%
  • Ideale per l’uso manuale e per l’applicazione delle attrezzature acquistate
  • Dove è richiesta la tracciabilità dei dati
  • Dove è necessario più di una singola coppia per lo stesso pezzo
  • Dove è necessario un feedback per l’operatore

Punti di forza

  • Intervallo di coppia da 0,08 a 50 Nm
  • Le migliori serie compatte sul mercato
  • Due diversi tipi di avvio (trigger o push) consentono all’operatore di scegliere la modalità più adatta alla sua attitudine applicativa
  • Design ergonomico elevato, semplice da abbinare ai bracci di reazione Airtechnology
  • Accessori integrabili per garantire la massima flessibilità per ogni specifica esigenza
  • Tracciabilità dei processi in dati, curve, analisi e statistiche
  • Completa compatibilità con il software Airtechnology per raccolte dati, sistemi di posizionamento e gestione dei processi

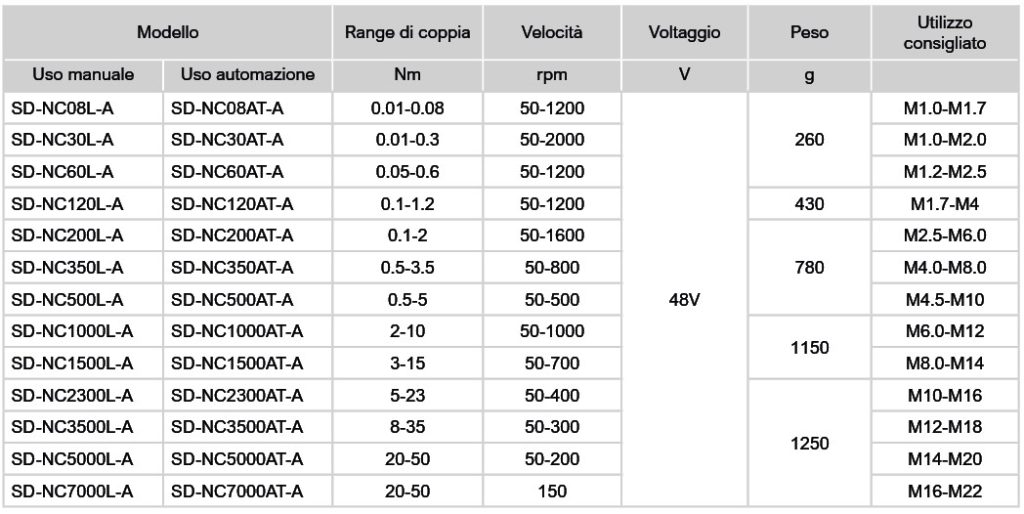

Tabella
