SCREW PRESENTER – Sistema pick&place per avvitatura semi-automatica – serie NJ

Lo SCREW PRESENTER è un sistema pick&place per avvitatura semi-automatica. Si tratta di un sistema di presentazione viti da utilizzare ogni qualvolta si voglia procedere ad una semi-automazione del processo di avvitatura dove l’operatore esegue manualmente il prelievo della vite e l’avvitatura (per un processo di avvitatura completamento automatico faremo invece riferimento ai sistemi di avvitatura autoalimentati)




Tag:

Descrizione

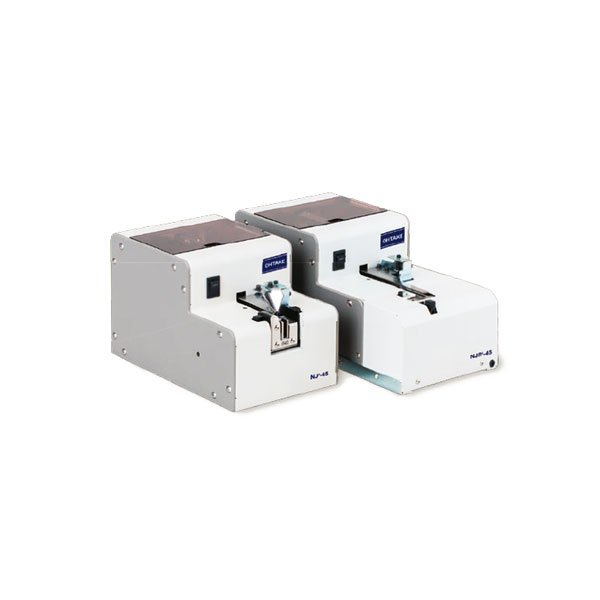

Lo SCREW PRESENTER serie NJ è un sistema di presentazione che garantisce

  • aumento della produttività
  • elevata capacità di contenimento 150cc (circa 400 viti di dimensioni standard – M3, L12) aumentabile con Tramoggia A Torre o Tramoggia A Pavimento
  • facile e veloce installazione/sostituzione delle guide lineari
  • alimentazione fino a 2 viti al secondo

Lo SCREW PRESENTER serie NJ è utilizzabile per viti magnetizzabili con Ø gambo da 2 a 5 mm (LUNGHEZZA GAMBO MAX: 18 mm), con impronta a croce PHILLIPS (o POZIDRIVE).

Per viti magnetizzabili per lunghezza gambo max: 20 mm, utilizzare serie NSB, lunghezza gambo max: 25 mm, utilizzare serie NJL.

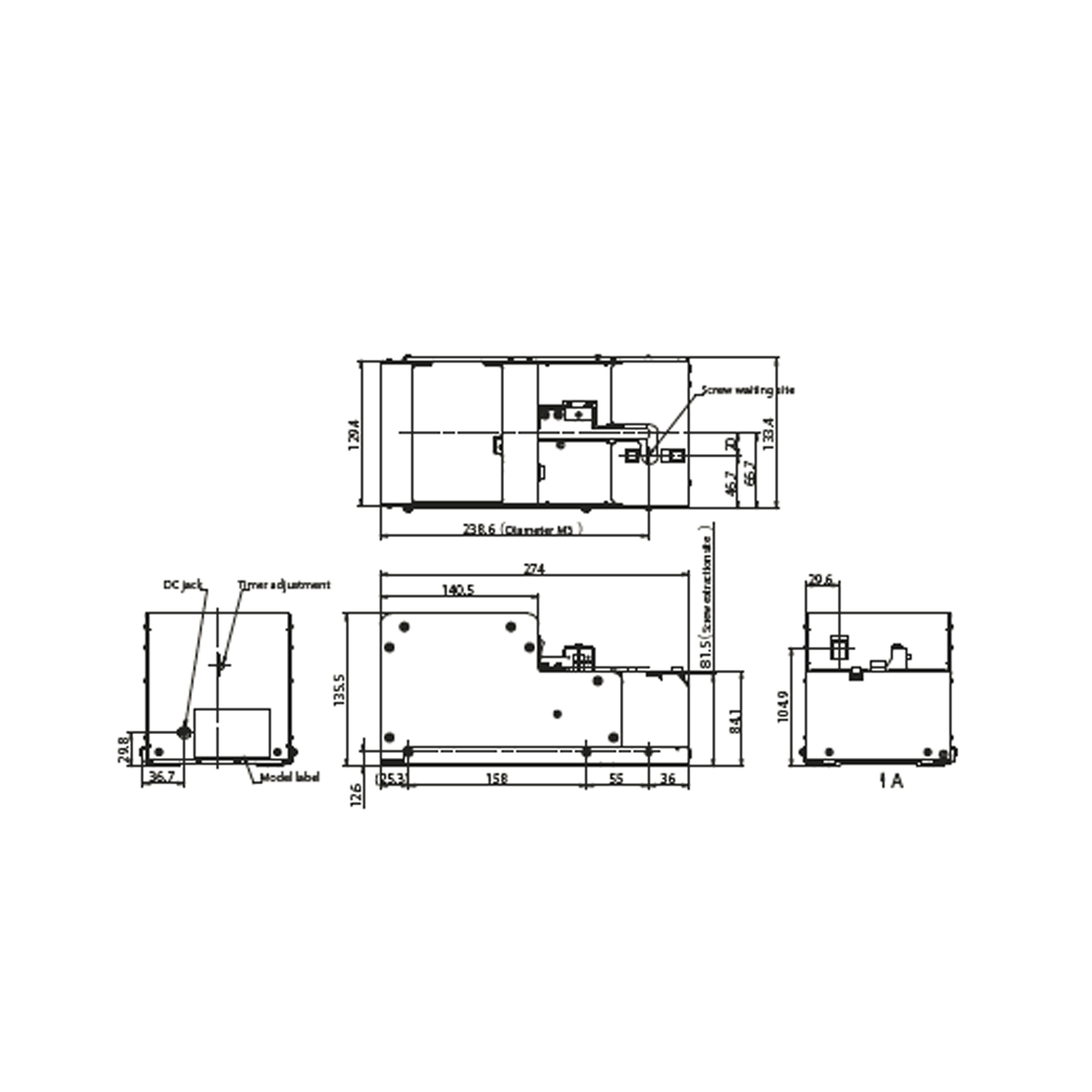

R nella sigla dello screw presenter indica l’uso robotico.



Applicazioni

La serie NJ è lo strumento ideale per chi necessita di maggior rapidità del ciclo produttivo con contenuti costi di investimento. Il sistema è versatile in quanto la stessa macchina è impiegabile con viti diverse sostituendo semplicemente le guide lineari 3 modelli con numero di binari corrispondenti (dimensioni vite in mm).

– NJ2-12: 2 binari installabili (M1.4 /M 1.7)

– NJ2-23: 4 binari installabili (M2.0 /M 2.3 /M 2.6 /M 3.0)

– NJ2-45: 3 binari installabili (M3.5 / M4.0 / M5.0)

Punti di forza

  • Ottima capacità di stoccaggio viti 150cc (circa 400 viti di dimensioni standard – M3, L12)
  • Facile e veloce adattamento delle guide per un retrofitting immediato
  • Aumenta il rendimento produttivo grazie all’eliminazione delle fasi di imbocco vite
  • Ciclo di presentazione vite completamente automatico
  • Disponibile sia in versione ad uso manuale che ad uso robotizzato

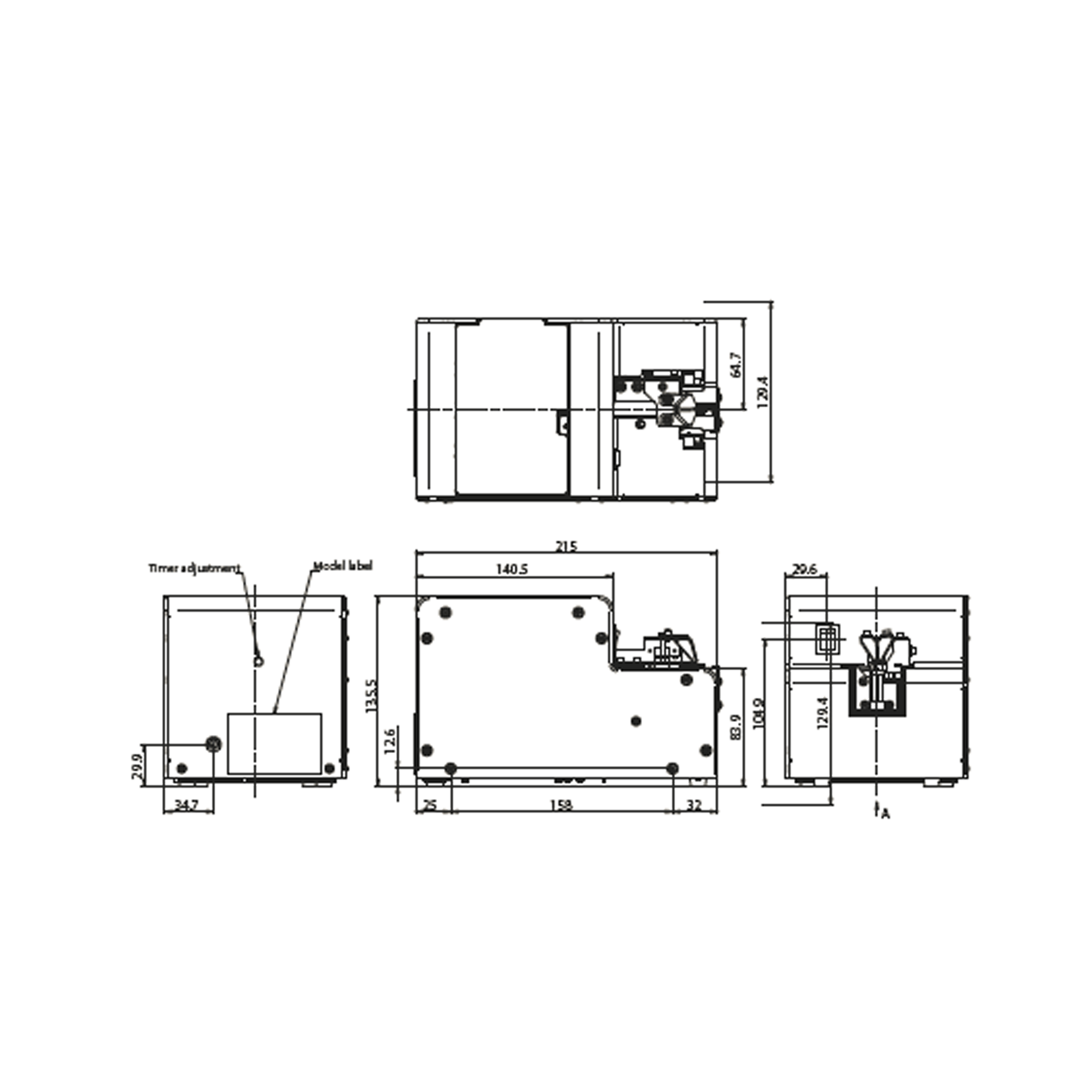

Tabella
