Sensori di posizione per bracci di reazione telescopici – CA Series

La serie di Bracci di reazione telescopici – CA Series è lo strumento ideale dove sono richieste ergonomia, flessibilità e leggerezza. La speciale struttura telescopica unitamente agli accessori di impiego, consente inoltre l’utilizzo anche in spazi di lavoro ristretti.




Descrizione

I bracci della serie CA possono essere equipaggiati con diversi sensori di posizione (fino a 3) sui diversi assi di movimentazione per un controllo accurato delle sequenze di assemblaggio anche nelle lavorazioni più complesse. I bracci CA-series di Jaeger sono infatti gli unici bracci nel loro genere a poter essere equipaggiati anche in combinata sia con due sensori rotazionali sui principali assi di movimentazione (A1 e A2)  sia con sensori di estensione (A2) per  una maggior accuratezza della posizione da rilevare.

La vasta scelta di interfacce di comunicazione disponibili rendono i bracci sensorizzati della serie CA integrabili anche su piattaforme proprietarie di rilevamento.

Per i clienti che invece preferiscono una soluzione completa, i bracci serie CA possono essere proposti in una soluzione chiavi in mano unitamente al software RIGHT WAY® ed al modulo di gestione sensori diventando oltre a strumento indispensabile per il controllo del processo di avvitatura anche gestore delle diverse fasi di assemblaggio avendo la certezza che l’intero processo produttivo sia stato rispettato e che la tracciabilità dei dati sia stata mantenuta.

Applicazioni

  • Ideale per tutti processi produttivi in cui sia necessario rispettare una esatta sequenza di lavoro
  • Interfacciabili con software RIGHTWAY® per una gestione chiavi in mano della soluzione
  • Installabili su piattaforme proprietarie di gestione del processo produttivo

Punti di forza

  • Fibra di carbonio di qualità superiore
  • Vasta gamma di accessori
  • Vasta gamma di modelli e lunghezze
  • Estensione telescopica senza manutenzione, realizzata in fibra di carbonio
  • Interfaccia frontale: predisposizione per portautensili (acquistabili separatamente o realizzabili in autonomia)
  • interfaccia posteriore: sospensione cardanica che consente massima libertà di movimento su asse non coinvolto nella reazione
  • Manuale di installazione

NOTA: il portautensile e il bilanciatore a molla (montaggio verticale) devono essere acquistati separatamente in base alle esigenze

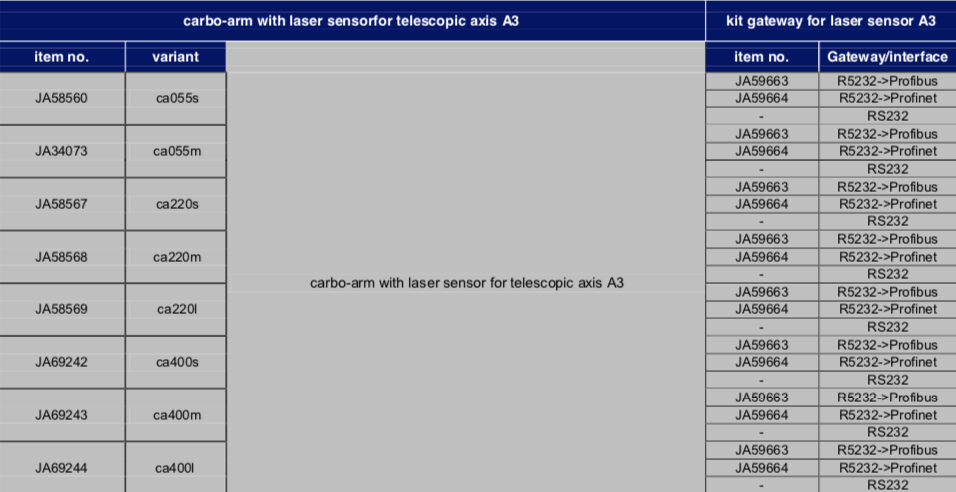

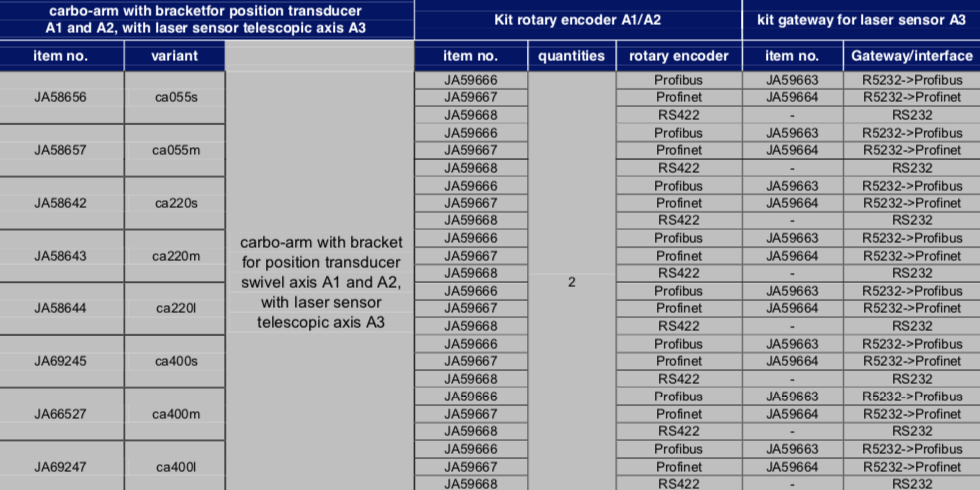

Tabella
