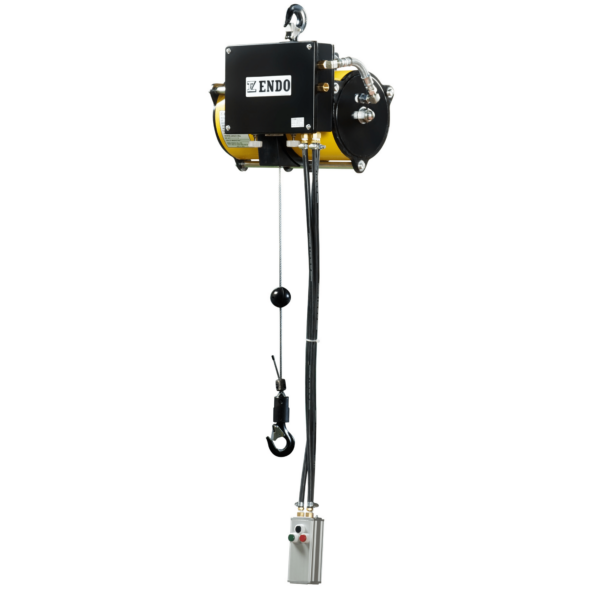

Bilanciatori ad aria – BC2 fino a 270Kg

I bilanciatori ad aria ENDO sono il sistema ideale per le movimentazioni ergonomiche all’interno di una linea produttiva.

I bilanciatori ad aria sono utilizzati principalmente per le operazioni di pick&place e posizionamento, e consentono l’annullamento del carico movimentato rendendo le operazioni di spostamento più facili ed agevoli per gli operatori.

Il basso consumo di aria durante l’utilizzo rende inoltre il sistema ENDO il più efficiente e a basso impatto ambientale nella categoria.



Guarda il video su Youtube




Descrizione

Bilanciatori ad Aria ENDO

I bilanciatori ad aria ENDO serie EHB sono configurabili ed identificabili secondo 3 parametri:

  • Attacco o sistema di ancoraggio: può essere carrellato o a gancio
  • Tipo di corpo: che può essere con cavo in acciaio a catena oppure a catena a doppio tiro – in funzione della grandezza del corpo si determina la portata del sistema
  • Modulo di comando: da scegliere in funzione alla specifica necessità dell’operazione da svolgere

Gli azionamenti o Moduli di comando possibili si suddividono:

MSD: è possibile regolare le velocità di sollevamento ed abbassamento del carico attraverso un comando pendente.

MS-A: è possibile regolare le velocità di sollevamento ed abbassamento del carico attraverso un comando pendente. Ottenuta la quota desiderata è presente una funzione di galleggiamento di 35 cm in ambo le direzioni

MS-AG: come MS-A ma eseguita attraverso una manopola di comando che esegue le medesime operazioni seguendo il movimento naturale dell’operazione

MS-ATC: è possibile regolare le velocità di sollevamento ed abbassamento del carico attraverso un comando pendente direttamente calettato sul gancio di presa. Ottenuta la quota desiderata è presente una funzione di galleggiamento di 35 cm in ambo le direzioni.

ABC: Il modulo ABC consente il bilanciamento automatico del carico consentendo il sollevamento del corpo e la movimentazione in assenza di peso su tutta la lunghezza della corsa. Disponibile con sistema di sollevamento mediante comando pendente o mediante manopola di comando

BC1: Unità basica ideale per la movimentazione di carichi aventi sempre il medesimo peso e regolabili direttamente sul corpo del bilanciatore attraverso l’apposita valvola di regolazione

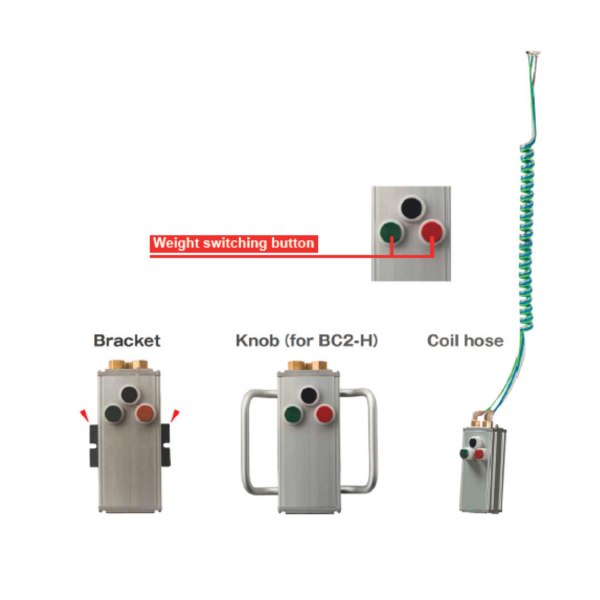

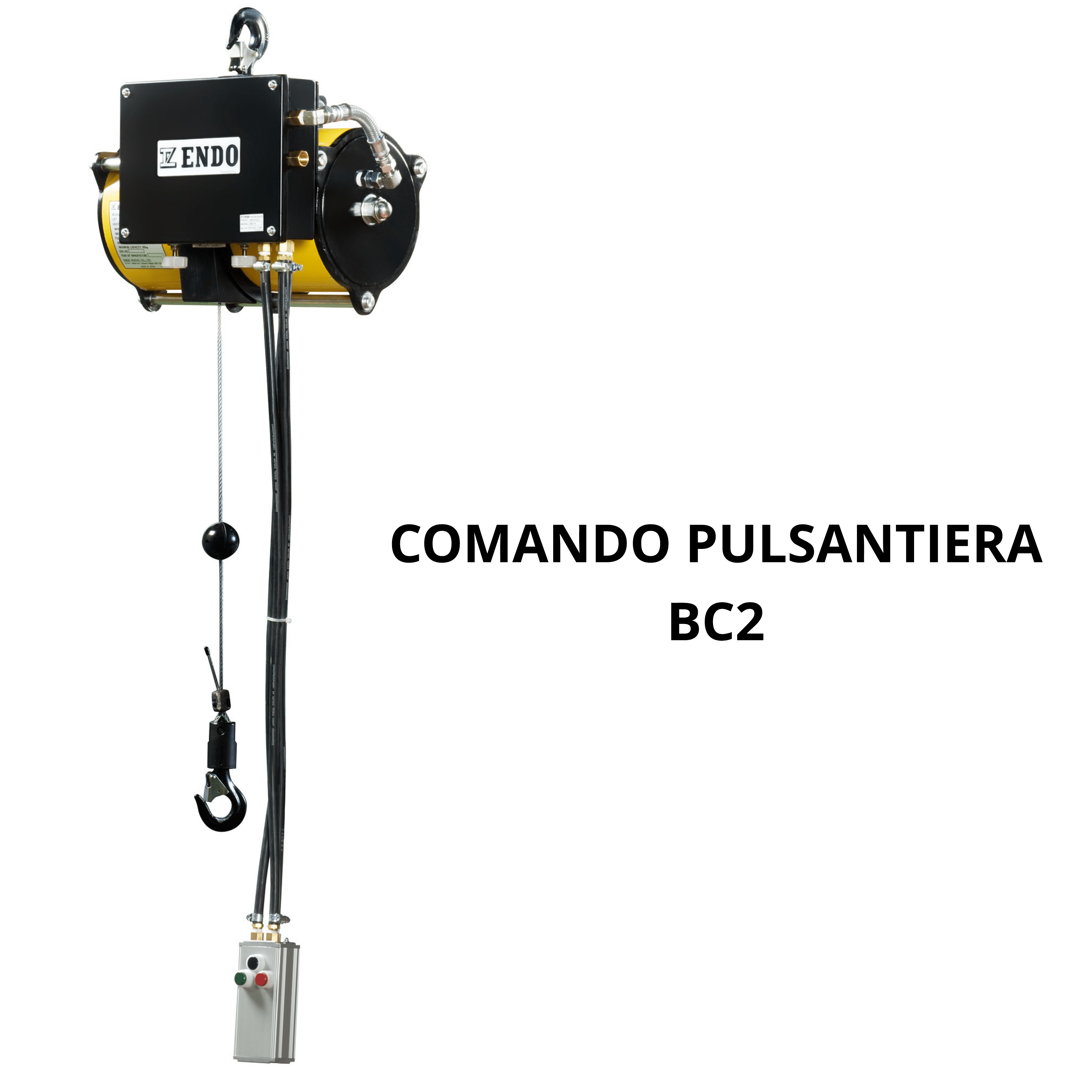

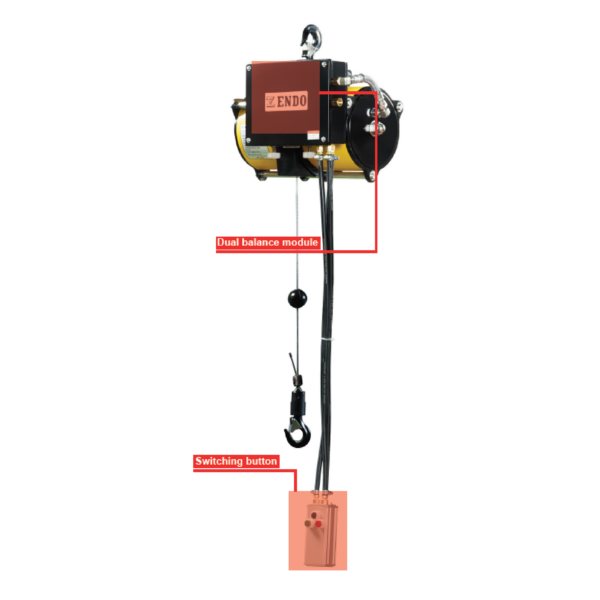

BC2: Stesse caratteristiche del comando BC1 ma  la regolazione avviene attraverso un comando pendente  a pulsantiera che consente la memorizzazione e la movimentazione di due carichi aventi pesi differenti

Applicazioni

  • Asservimento alle operazioni di pick&place sulle linee di montaggio
  • Operazioni di movimentazione continua in generale
  • Asservimento a operazioni di carico e scarico macchine utensili

Punti di forza

  • Posizionamento preciso e privo di strappi – Il sistema di annullamento del peso lascia entrambe le mani libere sollevare, abbassare o spostare il carico praticamente senza resistenza
  • Regolazione semplice: accesso libero ai controlli di calibrazione del flusso d’aria consente una facile regolazione dell’annullamento del peso
  • Robustezza – indicati per utilizzo continuo con minima manutenzione
  • Basso consumo d’aria – Richiesto circa 1/8 cfm per ciclo (un cinquantesimo di quello di un paranco) con conseguenti costi energetici molto bassi
  • Funzionamento pulito e senza olio: i materiali auto-lubrificanti eliminano l’utilizzo di gruppi di lubrificazione aria rendendo i bilanciatori ad aria ideali anche per l’utilizzo nell’industria alimentare oltre che di produzione

Tabella

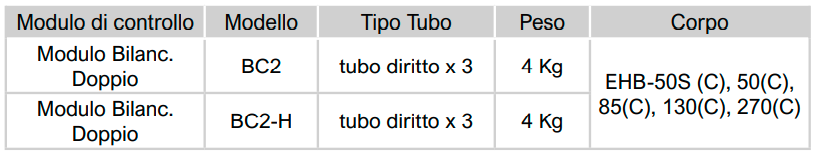

tabella sollevamento BC2 Avvitatori per assemblaggio industriale I bilanciatori ad aria ENDO sono il sistema ideale per le movimentazioni ergonomiche all’interno di una linea produttiva. I bilanciatori ad aria sono utilizzati principalmente per le operazioni di pick&place e posizionamento, e consentono l’annullamento del carico movimentato rendendo le operazioni di spostamento più facili ed agevoli per gli operatori. Il basso consumo di aria durante l’utilizzo rende inoltre il sistema ENDO il più efficiente e a basso impatto ambientale nella categoria.   Guarda il video su Youtube https://www.youtube.com/watch?v=xBadV7qduug

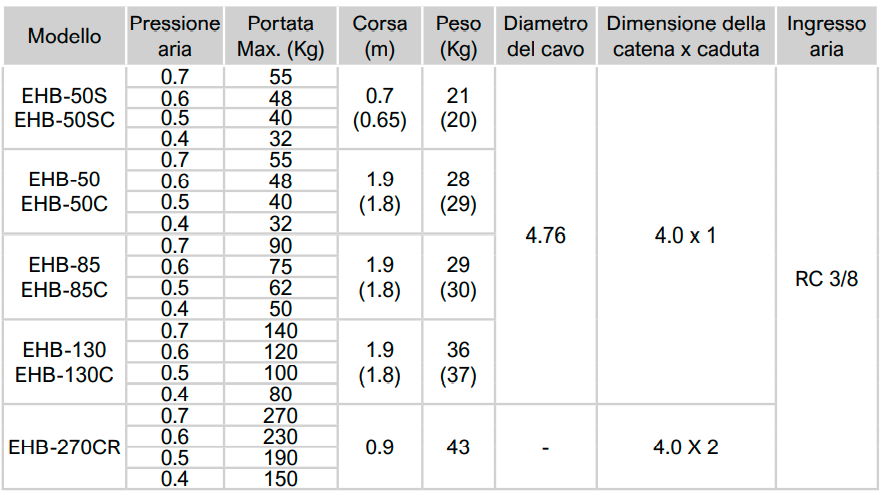

tabela caratt.tec .EHB BC2 Avvitatori per assemblaggio industriale I bilanciatori ad aria ENDO sono il sistema ideale per le movimentazioni ergonomiche all’interno di una linea produttiva. I bilanciatori ad aria sono utilizzati principalmente per le operazioni di pick&place e posizionamento, e consentono l’annullamento del carico movimentato rendendo le operazioni di spostamento più facili ed agevoli per gli operatori. Il basso consumo di aria durante l’utilizzo rende inoltre il sistema ENDO il più efficiente e a basso impatto ambientale nella categoria.   Guarda il video su Youtube https://www.youtube.com/watch?v=xBadV7qduug
