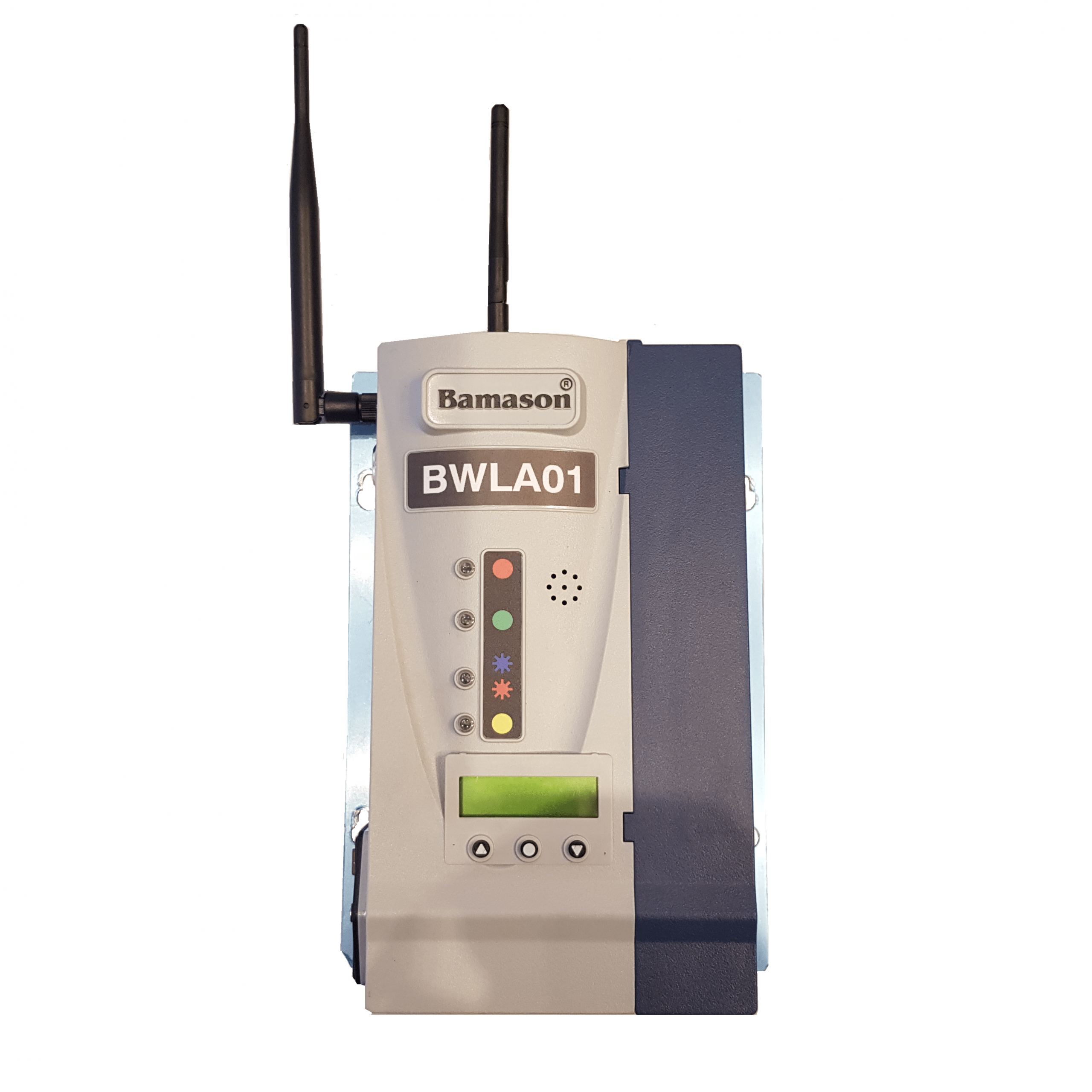

BWLA – Sistema Bluetooth

Il sistema Bluetooth BWLA rappresenta l’evoluzione del monitoraggio del tipo “POKA YOKE” (sistema a prova di errore)

Grazie alla funzione di conteggio viti ed allo scambio di segnali con la linea di assemblaggio vengono eliminate eventuali possibili dimenticanze di viti e tracciato il dato di conteggio affiancando in maniera evoluta tutte le lavorazioni ove non sia richiesto un serraggio di alta precisione con sistemi coppia e angolo.

Il sistema BWLA supporta fino a 7 utensili contemporaneamente, ed è applicabile a tutti gli avvitatori della famiglia BAMASON.




Descrizione

Il sistema Bluetooth BWLA di Bamason assicura un’eccezionale qualità del prodotto finito.  Attraverso la restituzione di segnali analogici e digitali è Infatti in grado già in fase di assemblaggio di avvisare l’operatore sullo stato dell’esecuzione del processo di avvitatura, avvisando se ci sono viti dimenticate o non avvitate correttamente. Inoltre, Il sistema BWLA di Bamason può essere collegato ai sistemi integrati della linea di assemblaggio come apparati di avanzamento linea o sistemi di abilitazione utensile / pezzo della fase di assemblaggio con unico obbiettivo la riduzione degli errori nel processo di avvitatura.

Il sistema BWLA di Bamason è pienamente compatibile con tutti gli utensili a batteria

  • Avvitatori a batteria a Frizione Meccanica (serie TSCserie TWBserie TWD) coprono il range di coppia 0,8 – 90 Nm
  • Avvitatori a batteria ad Impulso Idraulico (serie TPA) coprono il range di coppia 5-65 Nm
  • Avvitatori a batteria ad impatto meccanico a controllo di coppia (serie TIC) coprono il range di coppia 2-120 Nm

ed è in grado di mettere in comunicazione anche gli utensili di uso comune al sistema  integrato di fabbrica per raccogliere tutti i dati sul processo produttivo. Tutte le informazioni ottenute possono poi essere elaborate e analizzate, per intervenire dove si riscontrano eventuali criticità o problematiche. BWLA diventa lo strumento ideale per ottimizzare le fasi lavorative e renderle ancora più performanti in completa sinergia con le ultime disposizioni in materia di industria 4.0

Applicazioni

  • Applicazioni in cui si voglia ridurre l’incidenza di errori dovuti a non corretta avvitatura
  • Applicazioni in cui sia necessario controllare la corretta esecuzione dell’avvitatura
  • Applicazioni in cui sia necessario controllare  la corretta esecuzione del processo di avvitatura
  • Applicazioni in cui sia necessaria l’interazione del processo di avvitatura con la linea di assemblaggio
  • Applicazioni in cui sia necessario avere piena tracciabilità del processo e dei risultati (industria 4.0)

Punti di forza

  • Integrabile con tutti gli avvitatori a batteria BAMASON
  • 7 utensili collegabili contemporaneamente in modalità tracciabilità
  • 1 utensile collegabile in modalità interattiva con la linea o con dispositivi esterni
  • Pieno scambio di segnali analogici e digitali
  • Protocollo bluetooth ad alta stabilita da utensile a BWLA e comunicazione WIFI da BWLA a PC/PLC
  • 8 I/O analogici  24 VDC
  • Distanza di comunicazione da utensile fino a 15 Mt e da BWLA a PC fino a 50 Mt

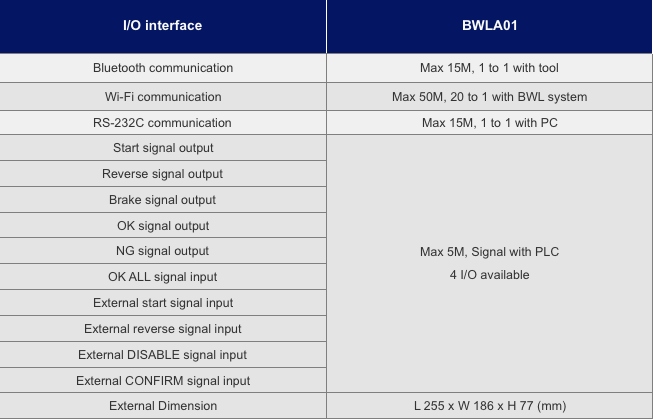

Tabella
