Trasduttori dinamici BLRTSX-A – fino a 1000Nm

Trasduttori di coppia rotativi – serie BLRTSX-A

I Trasduttori dinamici serie BLRTSX-A di MOUNTZ sono strumenti di controllo della coppia e dell’angolo ideali per testare la coppia effettiva applicata sulla giunzione (pezzo o bullone).



I modelli BLRTSX-A fino a 1000 Nm sono compatibili con le piastre porta-trasduttori installate sul nostro banco di taratura NX01

Guarda il video per saperne di più:




Categorie: , Tag: ,

Descrizione

I Trasduttori dinamici serie BLRTSX-A di MOUNTZ sono ideali per rilievi di coppia e angolo sul pezzo attraverso il posizionamento dello stesso tra l’utensile e il pezzo.

I Trasduttori dinamici sono sensori rotanti brushless per la lettura della coppia e dell’angolo che rappresentano una soluzione ideale per la misurazione della coppia nelle applicazioni in cui precisione e affidabilità sono di fondamentale importanza. Può essere utilizzato per testare la coppia in tempo reale o per controllare la coppia di spunto (primo movimento) di un elemento di fissaggio.

La serie BLRTSX-A di MOUNTZ è ideale per rilievi di coppia e angolo sul pezzo attraverso il posizionamento dello stesso tra l’utensile e il pezzo: da questa posizione è possibile monitorare la coppia applicata dall’utensile a un elemento di fissaggio o bullone.

I Trasduttori dinamici serie BLRTSX-A di MOUNTZ leggono il valore della coppia e dell’angolo, per la lettura della sola coppia la serie di riferimento è BLRTSX.

Applicazioni

  • Sono indicati la misurazione della coppia di:
    • Cacciaviti pneumatici a frizione meccanica
    • Cacciaviti brushless a frizione meccanica (cacciaviti a bassa tensione)
    • Cacciaviti dinamometrici
    • Chiavi dinamometriche
    • Avvitatori pneumatici ad impulso idraulico
    • Avvitatori a batteria con frizione meccanica
    • Avvitatori a batteria con impulso idraulico
    • Avvitatori a batteria con trasduttore
    • Avvitatori con trasduttore

    Completamente collegabili con il banco prova Airtechnology RIGHTWAY®

Punti di forza

• Trasferimento del segnale senza contatto e senza manutenzione
• Uscita angolare: quadratura a 2 canali, 360 impulsi per rotazione
• Capacità di misurare l’angolo di rotazione di un elemento di fissaggio. È possibile misurare anche la coppia di giunti e la coppia di spunto
• Il comune rimbalzo della spazzola che affligge il test di precisione degli strumenti a impulsi viene curato quando si utilizza un trasduttore rotante senza spazzole
• Design compatto e Bidirezionale
• Da utilizzare con la maggior parte degli utensili elettrici, strumenti RPM o applicazioni di misurazione rotazionale.
• Dispone della tecnologia ARCII, un sistema di riconoscimento automatico istantaneo del BLRTSX-A collegato al PTT o LTT
• Precisione ± 0,2% del fondo scala *

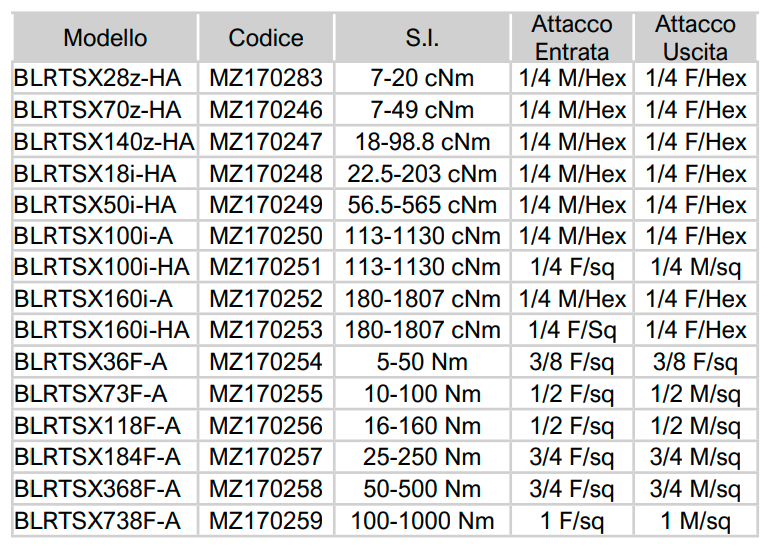

Tabella

tabella caratt.tec . BLRTSX A Avvitatori per assemblaggio industriale Trasduttori di coppia rotativi - serie BLRTSX-A I Trasduttori dinamici serie BLRTSX-A di MOUNTZ sono strumenti di controllo della coppia e dell'angolo ideali per testare la coppia effettiva applicata sulla giunzione (pezzo o bullone).   I modelli BLRTSX-A fino a 1000 Nm sono compatibili con le piastre porta-trasduttori installate sul nostro banco di taratura NX01 Guarda il video per saperne di più: https://youtu.be/Awg78npNQIE
