Manopole per azionamento a gestione elettronica – E-series

Le manopole ad uso automazione Jaeger rappresentano i componenti ideali a supporto o in asservimento a tutte le operazioni automatiche o semi automatiche. La gamma completa di opzioni di gestione unitamente alla serie completa di accessori  rendono le impugnature Jaeger adattabili a qualsiasi specifica necessità.

Le manopole Jaeger sono disponibili nelle seguenti versioni:

  • E-handle: impugnature ad azionamento e gestione elettronica
  • P-handle: impugnature ad azionamento e gestione pneumatica
  • T-handle: impugnature ad azionamento e gestione elettrica
  • C-handle: impugnatura ad azionamento elettrico con sensore presenza
  • D-handle: impugnatura senza azionamenti per semplice sostegno

Suggeriamo per maggiore praticità di riferirsi al nostro catalogo per automazione




Descrizione

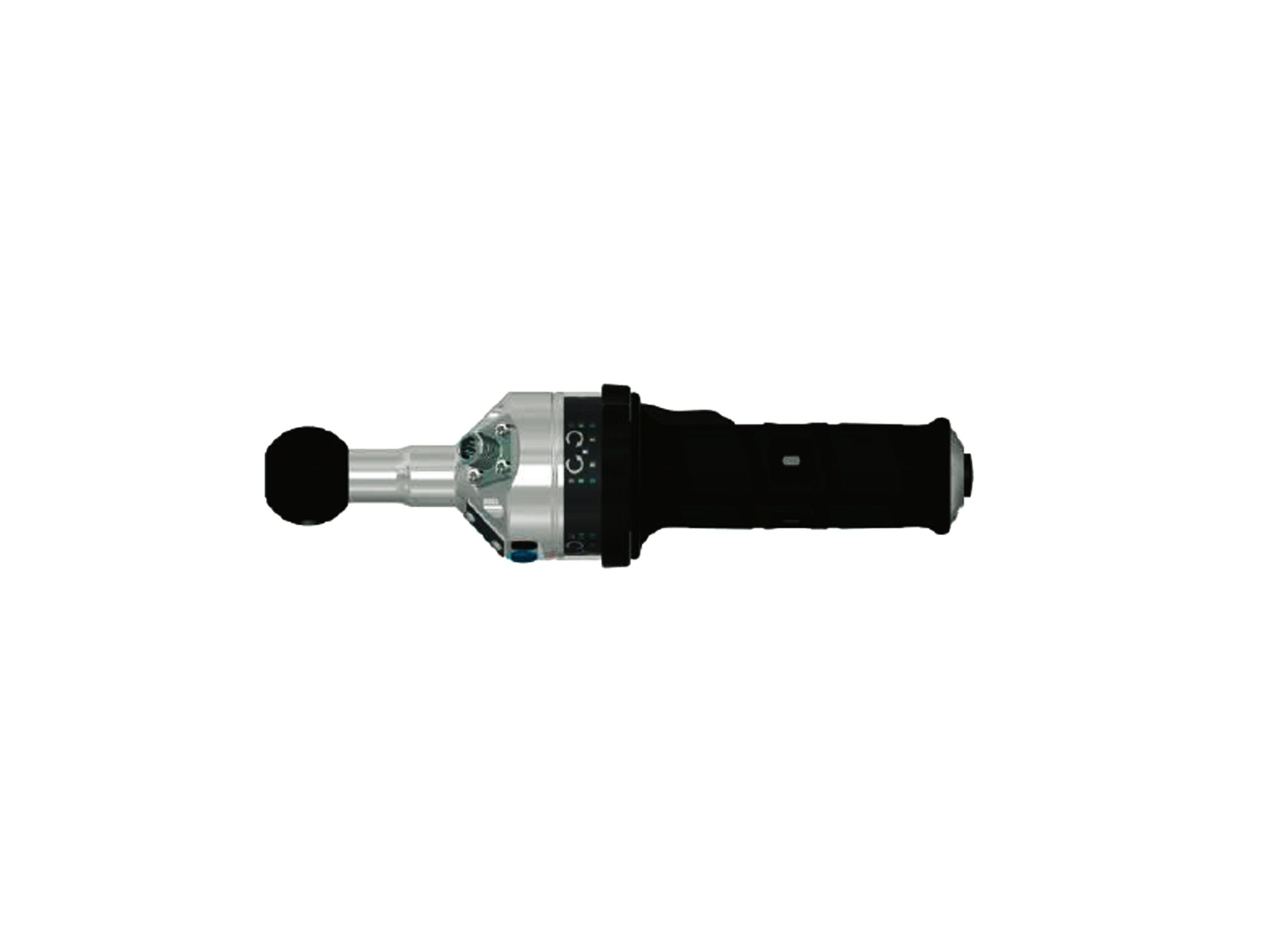

Le Manopole per azionamento a gestione elettronica – E-series di Jaeger hanno una struttura compatta e modulare e un design funzionale: l’impugnatura elettronica può essere adattata in modo flessibile a quasi tutte le applicazioni. I vantaggi principali:

  • Design ergonomico della maniglia consente di lavorare senza stancarsi
  • LED di stato sulla manopola: verde, giallo e rosso
  • Interruttore rotante con comando a pollice, ad es. per il senso di rotazione
  • Collegamento del cavo innestabile direttamente sull’alloggiamento della maniglia
  • Attacco e-handle con palla / senza palla
  • Opzionale:
    • con attacco a flangia;
    • fino a 4 interruttori allocabili;
    • controllo presenza per mano dell’operatore (la mano dell’operatore (senza guanto) sarà riconosciuta da almeno 3 campi sensore sulla superficie della shell della maniglia e commuterà la rispettiva uscita digitale. Questa caratteristica dell’apparecchiatura è utilizzabile per le parti relative alla sicurezza fino a Plr ≤ b secondo ISO 13849-1);
    • leva manuale per il controllo remoto manuale dell’indicizzazione meccanica.

Le proprietà tecniche:

  • intervallo di temperatura 5 ° -60 ° C
  • peso ca. 500g
  • tensione di esercizio 12V-30V
  • corrente operativa <100mA
  • corrente di carico max. 100 mA per ciascuna uscita
  • funzionalità ESD
  • segnali di ingresso e uscita 24 V CC con alimentazione a 24 V
  • tutti i segnali sull’impugnatura elettronica sono allocati tramite un’eccezione dei pin separata: LED giallo di controllo tramite assegnazione pin verde e rosso
  • configurazione standard: tipo di contatto pulsante leva, assiale e radiale normalmente aperto
  • opzionale: contatto di scambio a potenziale zero di contatto per interruttore a levetta e pulsante assiale, ad es. per operazioni di sicurezza a due mani
  • durata elettrica> 10.000.000 di cicli di commutazione
  • durata meccanica> 10.000.000 cicli di commutazione
  • classe di protezione: IP54

I principali accessori disponibili:

Applicazioni

  • Applicazioni automatiche
  • Applicazioni semi automatiche



Punti di forza

  • Versatilità di impiego
  • Vasta scelta di configurazioni per ogni categoria
  • Affidabilità di utilizzo:
  • Facile montaggio ed installazione

Tabella
