Manopole per azionamento a gestione pneumatica – P-series

Le manopole ad uso automazione Jaeger rappresentano i componenti ideali a supporto o in asservimento a tutte le operazioni automatiche o semi automatiche. La gamma completa di opzioni di gestione unitamente alla serie completa di accessori  rendono le impugnature Jaeger adattabili a qualsiasi specifica necessità.

Le manopole Jaeger sono disponibili nelle seguenti versioni:

  • E-handle: impugnature ad azionamento e gestione elettronica
  • P-handle: impugnature ad azionamento e gestione pneumatica
  • T-handle: impugnature ad azionamento e gestione elettrica
  • C-handle: impugnatura ad azionamento elettrico con sensore presenza
  • D-handle: impugnatura senza azionamenti per semplice sostegno

Suggeriamo per maggiore praticità di riferirsi al nostro catalogo per automazione




Descrizione

Le Manopole per azionamento a gestione pneumatica – P-series hanno una struttura compatta e modulare e un design funzionale: l’impugnatura P-handle può essere adattata in modo flessibile a quasi tutte le applicazioni. I principali vantaggi:

  • design ergonomico della maniglia consente di lavorare senza stancarsi
  • collegamenti del tubo direttamente sulla sede della maniglia inseribile
  • Attacco p-handle con attacco a sfera / senza attacco a sfera
  • opzionale:
    • con attacco a flangia
    • fino a 4 interruttori allocabili
    • leva manuale per il controllo remoto manuale dell’indicizzazione meccanica

 Proprietà tecniche:

  • peso ca. 550g
  • portata per valvola: 50 l / min per 5 bar
  • tutti i pulsanti come valvola 3/2 con ritorno a molla
  • Funzionalità ESD
  • durata meccanica (B10)> 6.000.000 di commutazioni

I principali accessori disponibili:

Applicazioni

  • Applicazioni automatiche
  • Applicazioni semi automatiche



Punti di forza

  • Versatilità di impiego
  • Vasta scelta di configurazioni per ogni categoria
  • Affidabilità di utilizzo:
  • Facile montaggio ed installazione

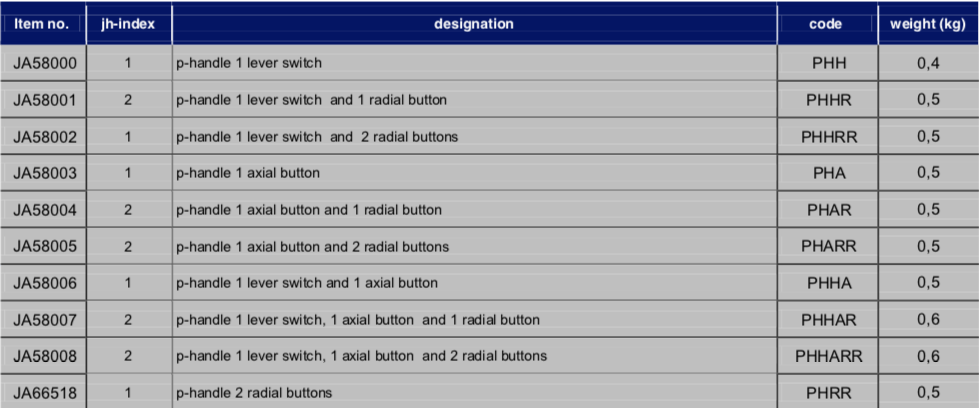

Tabella

Schermata 2019 07 19 alle 16.38.10  Avvitatori per assemblaggio industriale Le manopole ad uso automazione Jaeger rappresentano i componenti ideali a supporto o in asservimento a tutte le operazioni automatiche o semi automatiche. La gamma completa di opzioni di gestione unitamente alla serie completa di accessori  rendono le impugnature Jaeger adattabili a qualsiasi specifica necessità.

Le manopole Jaeger sono disponibili nelle seguenti versioni:

 	E-handle: impugnature ad azionamento e gestione elettronica
 	P-handle: impugnature ad azionamento e gestione pneumatica
 	T-handle: impugnature ad azionamento e gestione elettrica
 	C-handle: impugnatura ad azionamento elettrico con sensore presenza
 	D-handle: impugnatura senza azionamenti per semplice sostegno

Suggeriamo per maggiore praticità di riferirsi al nostro catalogo per automazione
