Manopole per azionamento a gestione elettrica – T-series

Le manopole ad uso automazione Jaeger rappresentano i componenti ideali a supporto o in asservimento a tutte le operazioni automatiche o semi automatiche. La gamma completa di opzioni di gestione unitamente alla serie completa di accessori  rendono le impugnature Jaeger adattabili a qualsiasi specifica necessità.

Le manopole Jaeger sono disponibili nelle seguenti versioni:

  • E-handle: impugnature ad azionamento e gestione elettronica
  • P-handle: impugnature ad azionamento e gestione pneumatica
  • T-handle: impugnature ad azionamento e gestione elettrica
  • C-handle: impugnatura ad azionamento elettrico con sensore presenza
  • D-handle: impugnatura senza azionamenti per semplice sostegno

Suggeriamo per maggiore praticità di riferirsi al nostro catalogo per automazione




Descrizione

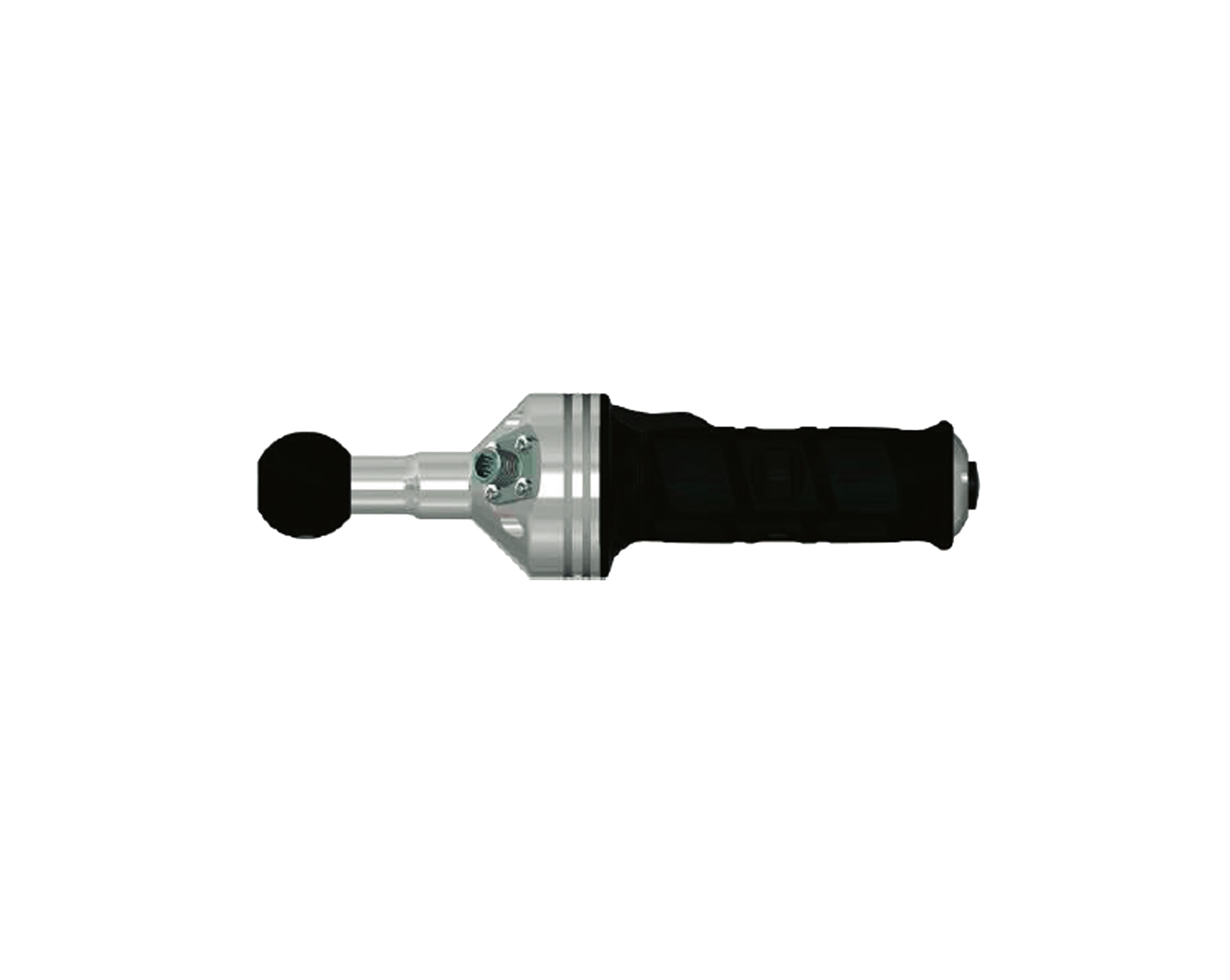

Le Manopole per azionamento a gestione elettrica – T-series hanno una struttura compatta e modulare e un design funzionale: l’impugnatura a T può essere adattata in modo flessibile a quasi tutte le applicazioni. I principali vantaggi:

  • il design ergonomico della maniglia consente di lavorare senza stancarsi
  • collegamento del cavo innestabile direttamente sull’alloggiamento della maniglia
  • attacco t-handle con sfera / senza sfera
  • opzionale:
    • con attacco a flangia
    • fino a 2 interruttori allocabili
    • leva manuale per il controllo remoto manuale dell’indicizzazione meccanica



Proprietà tecniche:

  • intervallo di temperatura 5 ° -60 ° C
  • peso ca. 450g
  • tensione di esercizio 12V-30V
  • corrente operativa <100mA
  • corrente di carico max. 100 mA per ciascuna uscita
  • funzionalità ESD
  • Segnali di ingresso e uscita 24 V CC con alimentazione a 24 V
  • configurazione standard: tipo di contatto pulsante leva e assiale normalmente aperto
  • opzionale: tipo di contatto con contatto di scambio privo di potenziale, utilizzabile ad es. per operazioni di sicurezza a due mani
  • durata elettrica> 10.000.000 di cicli di commutazione
  • durata meccanica> 10.000.000 cicli di commutazione
  • classe di protezione: IP54

I principali accessori disponibili:

Applicazioni

  • Applicazioni automatiche
  • Applicazioni semi automatiche



Punti di forza

  • Versatilità di impiego
  • Vasta scelta di configurazioni per ogni categoria
  • Affidabilità di utilizzo:
  • Facile montaggio ed installazione

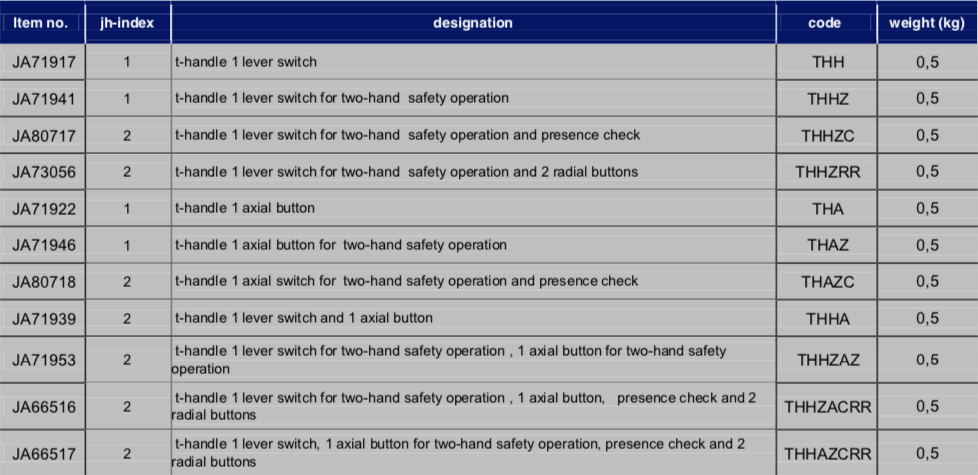

Tabella
