Bracci di reazione ortogonali – HF Series

Ideali per tutte le operazioni in cui ergonomia e sicurezza sono imprescindibili all’utilizzo dell’avvitatore, la serie di Bracci di reazione Handy Flex, grazie all’ampiezza della propria gamma ed alla vasta quantità di accessori, può essere facilmente adattata a qualsiasi esigenza produttiva e per la loro conformazione ORTOGONALE sono ideali per l’utilizzo su postazioni di lavoro su banco.




Descrizione

I Bracci di reazione ortogonali – HF Series, serie Handy Flex di Jaeger, offre un’ampia gamma in termini di range di coppia di reazione (35-500 Nm) e di fissaggio (vedi opzioni a catalogo) rendendosi accessorio indispensabile realmente flessibile ad asservimento della postazione di lavoro. Le diverse opzioni di ancoraggio e movimentazioni della serie Handy Flex garantiscono all’operatore massima precisione a supporto nella fase di assemblaggio, mentre l’ampia gamma di accessori ne permette l’utilizzo con qualsiasi tipologia di utensile.

I bracci Handy Flex possono inoltre possono essere dotati di sensori di posizione fino a 3 assi di movimentazione e come per la serie CA dispongono di numerose interfacce Fieldbus che ne consentono l’integrazione direttamente da parte dei clienti su piattaforme proprietarie.

La serie Handy Flex può inoltre essere proposta in soluzione unica (chiavi in mano) unitamente al software RIGHT WAY ed al modulo di gestione sensori, diventando oltre che strumento indispensabile per il controllo del processo di avvitatura, anche gestore delle diverse fasi di assemblaggio avendo la certezza che l’intero processo produttivo sia stato rispettato e che la tracciabilità dei dati sia stata mantenuta.

Applicazioni

  • Ideale per supportare ergonomicamente qualsiasi postazione di lavoro manuale o semi automatica ( linee a pellettizzazione automatica)

Punti di forza

  • equilibratore con design robusto e corpo in alluminio pressofuso
  • cavo in acciaio ad alta flessibilità e bassa usura
  • maneggevolezza durante l’avvitamento,
  • utilizzabile e adattabile per molti tipi di lavoro diversi dall’avvitamento come: saldatura, foratura, filettatura e altro
  • guida lineare precisa e scorrevole con guida a ricircolo di sfere
  • ampia gamma di reazione di coppia
  • compensazione del peso ottimale e scorrevole
  • carico utile regolabile
  • non richiede manutenzione
  • massima flessibilità nella configurazione ottimale per ogni specifica applicazione
  • vasta di accessori per differenti applicazioni disponibili
  • interfaccia universale per applicazioni

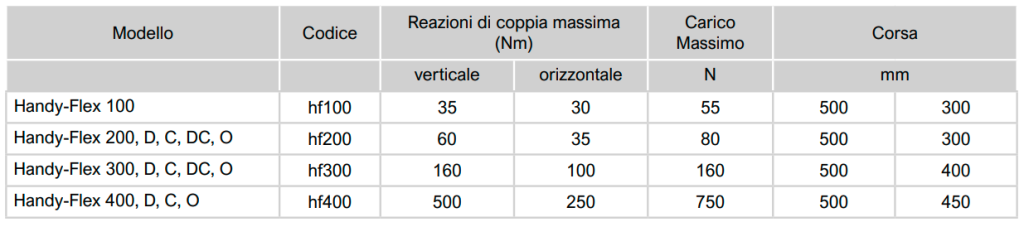

Tabella
